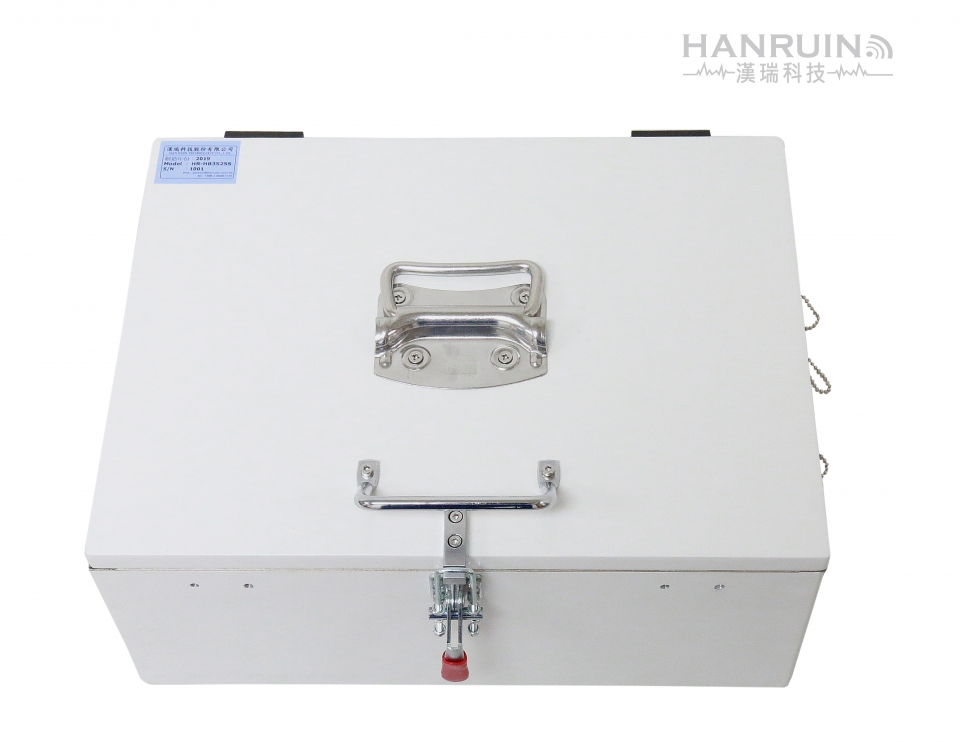

HR-HB3525

產品編號:HR-HB3525
隔離箱全箱體無破孔設計(Filter、SMA孔位除外),設計頻帶1GHz~6GHz,隔離度80dB以上。
  • 應用
    隔離箱又稱屏蔽箱,是利用金屬來遮蔽電磁波,可防止隔離箱內部的電磁波洩漏和外部的電磁波進入,具有優異的電磁波屏蔽性。
    以往射頻測試程序在一密閉的隔離室進行,隔離室因佔用空間大造價高,不利於生產單位量產時使用,隔離箱便是一很好的替代方案。
    隔離箱可以廣泛地應用在Bluetooth、GSM、WCDMA、WLAN、WiMAX、RFID、汽車遙控器等的無線通訊模組,或手機、無線網卡、無線路由器、無線耳機、藍牙耳機、資料卡、對講機等無線通訊產品在進行板測、終測過程中
  • 規格
    外尺寸(WxDxH) :(W)400 x (D)300 x (H)167mm
    內尺寸(WxDxH) :(W)380 x (D)280 x (H)147mm

    箱體材質 :鍍鋅鋼板
    表面處理 :電鍍+烤漆
    總重量(含吸波棉) :13Kg
    適用頻寬 :1GHz~6GHz
    箱體隔離度 :2.4GHz & 5.8GHz >80dB
    高頻接頭 :SMA x 6
    箱體開啟方式 :上掀式


    隔離箱開啟方式採掀蓋式,方便人員操作。

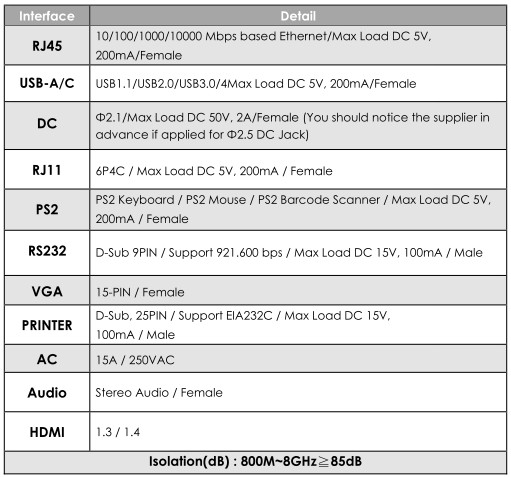

    依測試需求,可選用不同介面的濾波器。
