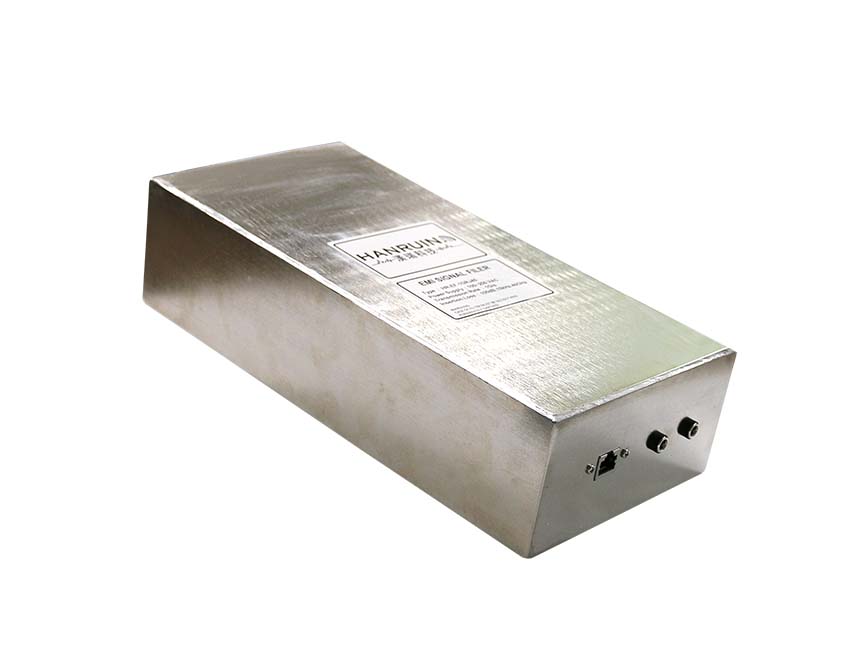

HR-EF-1GRJ45 乙太網濾波器
產品編號：HR-EF-1GRJ45-
概述
HR-1GRJ45 是最新一代的乙太網過濾器。 基於光纖隔離鏈路（“FOIL”）技術，HR-1GRJ45 利用光纖和專門設計
的電路來防止 99.99999999% 的電磁干擾（“EMI”）通過濾波器。 該濾波器涵蓋 14 kHz 至 18 GHz 的頻率範圍
並且不需要通帶，這意味著通過濾波器的唯一信號是乾淨的數字乙太網信號。 這些濾波器安裝在一個單獨的濾波器
包中，是將以太網接入各種隔離室和暗室的最方便、最可靠的解決方案。 HR-1GRJ45 專為 十、百兆和千兆乙太網
網絡而設計。 此過濾器自動選擇最快的通信速度，並可以在十、百兆和千兆網絡之間轉換。
注意 ：此產品不支持 POE（乙太網供電）。
-
主要特點
►基本性能指標
隔離度
插入損耗
傳導雜訊（Conducted Emission）和 輻射雜訊（Radiated Emission）
Exceeds MIL-STD-461 CE102
Exceeds MIL-STD-461 RE102
Exceeds FCC Part 15 A, B
Exceeds EN 55022 Class A, B
►光纖隔離鏈路技術
千兆以太網過濾器利用光纖隔離鏈路 (FOIL) 來保持更高的隔離完整性。
►通信和網絡性能
不間斷的網路
這些濾波器只轉換乙太網數據包，因此沒有通帶，也沒有傳輸不需要的信號。
這些濾波器不會 干擾您的網絡增加跳數或 降低網絡性能(這很常見標準信號線
濾波器的問題)。
智能MDI/MDI-X識別技術
自動檢測和配置轉換器上的雙絞線端口到正確的 MDI 或 MDI-X 配置。
自動協商
自動配置 10Mbps、100Mbps 或 1000Mbps
流量控制
支持全雙工模式的 IEEE802.3 x 流量控制和半雙工back pressure方式。
熱插拔
可以在不影響過濾器或其他鏈路的情況下插入/拔出。
自動鏈路恢復
鏈接丟失後自動重新建立網絡連接。
通信標準
￭ IEEE802.3 10Base-T (Ethernet)
￭ IEEE802.3u 100Base-TX (Fast Ethernet)
￭ IEEE802.3ab 1000Base-T/TX (Gigabit Ethernet)
規格
電源要求 : +15VDC max/0.2A@40℃
工作溫度 : 0ºC - 70ºC (-40ºF - 158ºF) Continuous
濕度 : 5% - 90% (non-condensing)

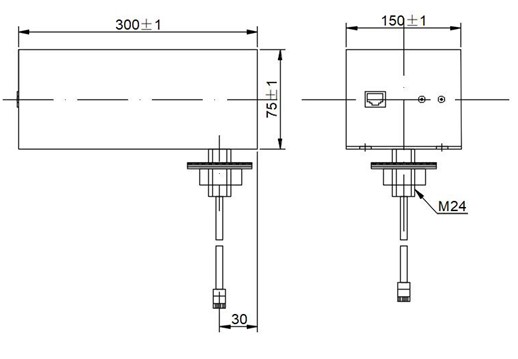

尺寸圖 (單位 : 毫米)
-
