HR-TPUT無線吞吐量測試系統

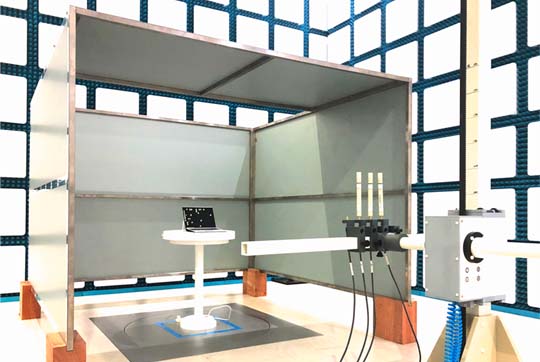

  • ◆  系統說明 HR-TPUT無線吞吐量測試系統的設計,可完全符合國際大廠Dell、HP、LENOVO、SAMSUNG及各大ODM廠之量測規範。可規劃多種測試環境,完全程式控制,透過系統軟體介面,可精確快速達成客戶預期的測試環境。此系統包含電波暗室、高階可程式衰減器、高增益雙頻天線及DUT轉盤控制器等,提供唯一完整系列的自動化測試方案,為客戶研發和測試部門提升研發水平,提高無線產品品質。
  • 系統規格

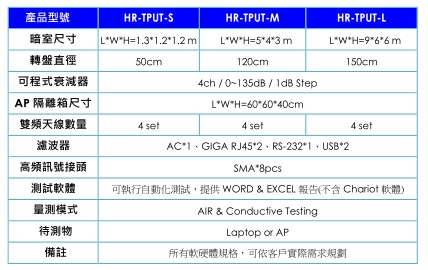

    HR-TPUT無線吞吐量測試系統-規
     軟體功能特點
    •  介面操作容易,可符合研發與產線品管使用
    •  可自動控制各廠牌可程式衰減器
    •  針對特定角度/衰減值/Channel做設定與量測
    •  可搭配任何廠牌AP(客戶自備)
    •  可自行設定參數檔(ex.衰減step、轉速、量測角度……)
    •  測試完畢可輸出WORD & EXCEL檔,方便製作報告及整理,也可依客戶指定格式儲存

    服務內容
    •  系統安裝與校驗
    •  教育訓練時數20小時
    •  全系統提供一年保固
    •  延長保固服務-option
    •  系統安裝與校驗


    軟體操作說明
    (1)開啟程式後進入測試主畫面自動測試模式
    (2)Directory 點取右邊file圖示可以設定預儲存檔案的資料夾。
    (3)File name 在空白處填上預儲存的檔案名稱。
    (4)Test mode 選擇已儲存好測試參數的測試模式。
    (5)Setup 新增Test mode或是修改原有Test mode可在Setup做設定。


    (5.1)Attenuation
    選擇衰減器模式,有Step value及Discrete value兩種模式。
    (a) Step value間隔式衰減,在Step value處按下滑鼠右鍵選擇Change step attenuation value
    可設定不同階段的衰減值,如下圖所示為從62dB開始測每隔14dB測一次,76~86dB每隔10dB測一次…依此類推
    ,若假設最後一行的Atten. value設為90,Step value設為2,則代表90dB每隔2dB測一次直到Throughput為0,
    若最後一行的Atten. value設為90,Step value設為0,則代表90dB測完就結束。



    (b) Discrete value跳躍式衰減,在Discrete value處按下滑鼠右鍵選擇Change discrete attenuation value
    可設定不規則的衰減值測試。



    (5.2)Angle mode
    測試角度模式設定,可選擇Step angle及Continuous mode兩種模式。
    (a) Step angle
    設定不同角度量測,在Step angle處按右鍵出現Change
    stepangle可設定不同角度做測試。 (b) Continuous mode
    連續旋轉模式,選擇Continuous mode測試轉桌會在測試時」持續做旋轉。
    (5.3)EUT test mode
    選擇測試模式或新增新的測試模式。

    選擇新增測試模式時按下Setup鍵可選擇已設定好的.tst file
    (5.4)EUT test channel 選擇要測試的channel,  若是選用沒有寫過自動話測試的AP則需選擇  Manual。
    (6)Test 全部設定完成後按下Test即開始測試。
    (7)Debug test 針對測試結果差異較大或異常的部分可選擇在Debug test的模式上確認。

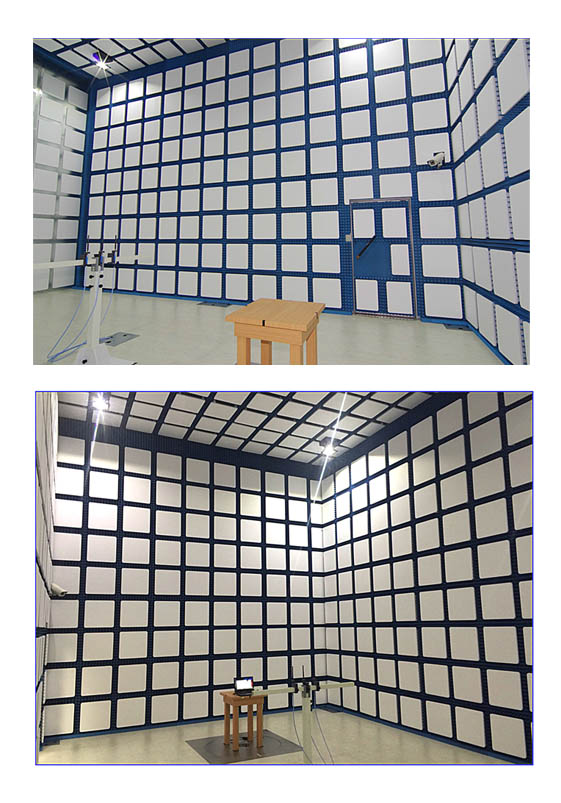

    Model : HR-TPUT-L
    Model- HR-TPUT-L-bb
