寬頻喇叭天線
-
概述

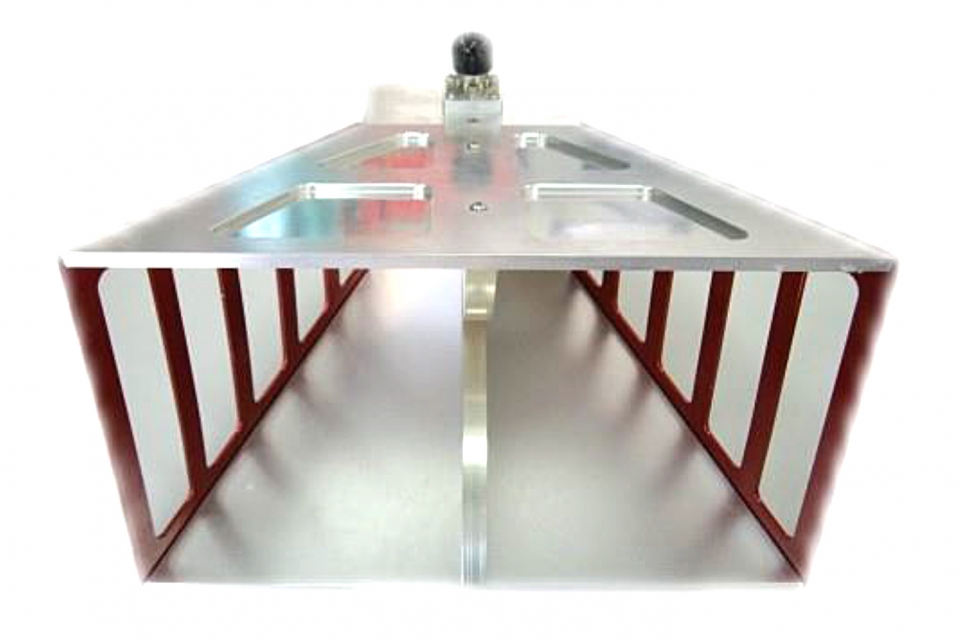

寬頻喇叭天線 EHA-07M18G，頻率覆蓋 0.7-18GHz，增益4-18dBi（平均），低駐波比 2:1（最大），連接器類型 N-母頭。
EHA-07M18G 具有在整個頻段內均勻增益的特點，提供高效的性能和方向性。可承受300W連續波功率和500W峰值功率。
由於 EHA-07M18G 採用輕質耐腐蝕鋁製成，因此可以在室內環境中長期無故障應用。此天線採用線性極化，可廣泛應用於
EMI檢測、定向、偵察、天線增益及方向圖測量等應用領域。
主要特點
▌ 高功率 500W（峰值）300W（連續波）
▌ 直流短路防雷保護
▌ 低駐波比
▌ 均勻增益
▌ 頻率範圍 700 MHz 至 18GHz
▌ 鋁合金材質
▌ 不鏽鋼N型母頭
▌ 台灣設計製造
-
規格
▌ 可用頻率範圍 ：700MHz – 18GHz
▌ 增益（典型）：4 – 18dBi（平均）
▌ 輻射 ：定向
▌ 最大功率：500瓦
▌ 垂直波束角度（平均）：47 度
▌ 水平波束角度（平均）：38 度
▌ 特性阻抗：50歐姆
▌ 駐波比（最大）：2 ：1
▌ 連接器 ：N-母頭
▌ 材質 ：鋁
▌ 重量 ：3200g 左右
▌ 寬 x 長 x 高 ：187 x 290 x 242mm
▌ 儲存溫度 ：-20℃至+80℃
▌ 工作溫度 ：-10℃至+60℃
▌ 儲存濕度 ：5%~50%，非凝結
▌ 工作濕度 ：10%~70%，非凝結

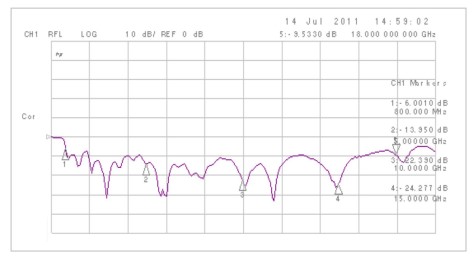

Return Loss

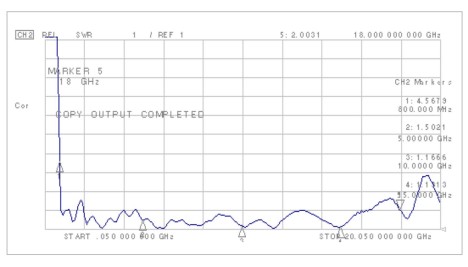

VSWR

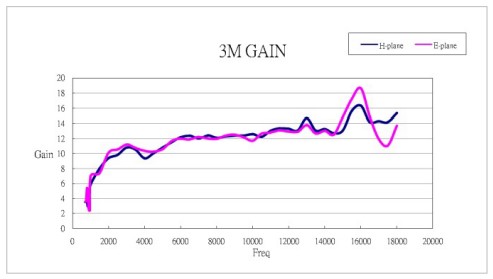

Antenna Gain

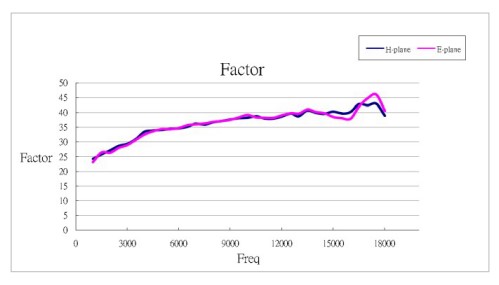

Antenna Factor
-
