上瓚科技

本公司為Golfee上瓚科技代理商，提供電路保護產品（TVS/ESD/GDT），如果您未找到合適的產品型號，歡迎來信洽詢。

產品說明產品規格

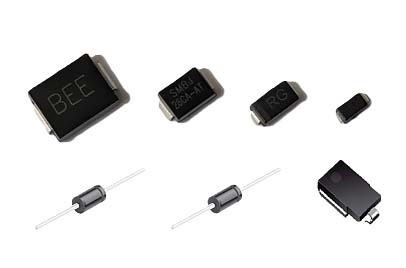

Power TVS

Package : DO-214AC(SMA) / DO-214AA(SMB) / DO-241AB(SMC) / SOD-123FL(SMF) /
SMAF / DO-15 / DO-201 / DO-27 / DO-41
Vrwm : 3.3V ~ 800V
Automotive-grade packaging：SMF / P4SMA / P4SMFT / SMA / SMB / SMC / SMD / DO-218AB
200 ~ 30000 Watt peak pulse power
IEC-61000-4-2 Compliant
IEC 61000-4-4 Compliant
AEC-Q101 Qualified
Rohs and HF compliant

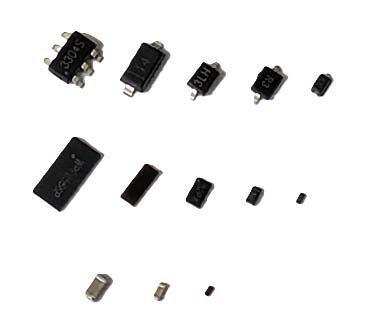

ESD

Package : 標準封裝尺寸(公制和英制) / DFNxxxx Series / SOT-xxx / SOD-xxx
Vrwm : 1 V ~ 70 V
Ir : 最低可達0.01 uA
Cj : 最小可達0.05 pF
IEC 61000-4-2 (ESD) Compliant
IEC 61000-4-4 (EFT) Compliant
IEC 61000-4-5 (Lightning) Compliant
Low clamping voltage under surge
RoHS & HF Compliant

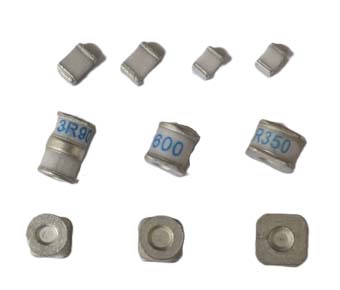

GDT

Package : (L)3.2~6.2 x (W)2.5~6.2 x (H)2.5 ~7.5
DC Blocking Voltage : 52.5V ~ 720V
Impulse Spark-over Voltage : 600V ~ 1300V
Impulse Discharge Current : 1KA ~ 20KA
Capacitance at 1MHz : 0.5pF ~ 1.5pF
RoHS & HF Compliant

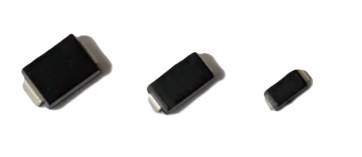

TSS Series

Package : DO-214AC(SMA) / DO-214AA(SMB) / SOD-123FL(SMF)
Bi-directional crowbar transient voltage protection
High surge capability
High off-state impedance
Low leakage current
Low on-state voltage
Short-circuit failure mode
Excellent capability of absorbing transient surge
Quick response to surge voltage…

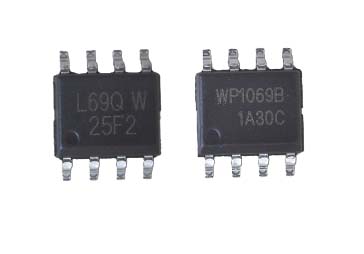

TSS_61089

◆  Package : SOP-8
◆ Dual programmable transient suppressor.
◆  Wide negative firing voltage range : V GKRM =-167V max.
◆ Low dynamic switching voltage : V FRM and VGK(BD)
◆ Low gate triggering current : I GT =5mA max.
◆   Peak pulse curren t : I PP =30A for 10/1000µs surge.
◆ Holding current : I H =150mA min.
◆ RoHS & HF Compliant
Power TVS

產品可通過並符合以下國際測試標準規範

效能標準 (IEC 61000-4 系列)
IEC 61000-4-2 (ESD) : 測試元件對靜電放電的耐受能力。
IEC 61000-4-4 (EFT) : 測試元件對快速電氣脈衝串的耐受能力。這種脈衝通常來自於感性負載的開關，會對電路造成干擾。
IEC 61000-4-5 ( Lightning) ：測試元件對雷擊所引起的感應浪湧電壓的耐受能力。

ITU-T K 系列
ITU-T K.20 ：電信設備的過電壓和過電流耐受性測試方法與要求。
ITU-T K.21 ：安裝在用戶端的電話機、數據機、路由器等設備，在過電壓和過電流情況下的耐受性要求。
此標準通常比 K.20 更為嚴格，因為用戶端設備更容易受到雷擊和電源干擾的影響。
ITU-T K.44 ：雷電浪湧防護的測試方法與規範，特別是針對通信線路上的設備。
此標準定義了用於模擬雷擊感應浪湧的測試波形和電平，是評估保護元件和電路防雷能力的關鍵依據。

環保與材料法規
RoHS ：這是歐盟的一項指令，限制在電子電氣設備中使用鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚等有害物質。
所有在歐盟市場銷售的 TVS 元件都必須符合 RoHS 標準。
REACH ：這是歐盟的另一項化學品管理法規，確保化學物質的高水平保護，並要求企業對其產品中使用的化學品負責。

汽車產業的應力測試標準
AEC-Q101：用於汽車電子產品之TVS 元件皆通過此標準。

ESD
產品可通過並符合以下國際測試標準規範
效能標準 (IEC 61000-4 系列)
IEC 61000-4-2 (ESD) ：測試元件對靜電放電的耐受能力。最高可通過30kV Air & Contact Discharge 的放電測試。
IEC 61000-4-4 (EFT) ：測試元件對快速電氣脈衝串的耐受能力。這種脈衝通常來自於感性負載的開關，會對電路造成干擾。
IEC 61000-4-5 ( Lightning) ：測試元件對雷擊所引起的感應浪湧電壓的耐受能力。

環保與材料法規
RoHS：這是歐盟的一項指令，限制在電子電氣設備中使用鉛、汞、鎘、六價鉻、
多溴聯苯和多溴二苯醚等有害物質。所有在歐盟市場銷售的 TVS 元件都必須符合 RoHS 標準。
REACH ：這是歐盟的另一項化學品管理法規，確保化學物質的高水平保護，並要求企業對其產品中使用的化學品負責。

GDT
產品可通過並符合以下國際測試標準規範

IEC 61643 浪湧保護裝置 (SPD)
直流擊穿電壓（DC Breakdown Voltage）
衝擊擊穿電壓（Impulse Breakdown Voltage）
浪湧承受能力（Surge Current Handling Capability）
絕緣電阻（Insulation Resistance）

效能標準 (IEC 61000-4 系列)
IEC 61000-4-5 ( Lightning)：測試元件對雷擊所引起的感應浪湧電壓的耐受能力。

環保與材料法規
RoHS ：這是歐盟的一項指令，限制在電子電氣設備中使用鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚等有害物質。
所有在歐盟市場銷售的 TVS 元件都必須符合 RoHS 標準。
REACH ：這是歐盟的另一項化學品管理法規，確保化學物質的高水平保護，並要求企業對其產品中使用的化學品負責。

TSS Series
產品可通過並符合以下國際測試標準規範

效能標準 (IEC 61000-4 系列)
IEC 61000-4-2 (靜電放電, ESD)： TSS 具有極快的響應時間，能在微秒甚至奈秒級別內啟動，
有效箝制靜電放電所引起的電壓尖峰，從而保護敏感電路。
IEC 61000-4-4 (電氣快速瞬變脈衝, EFT)： EFT 是頻率高且持續時間短的脈衝串。TSS 的快速響應特性使其能有效箝制這些脈衝，
防止其干擾電路正常運作。
IEC 61000-4-5 (雷擊浪湧, Surge)：這是 TSS 最主要且最擅長的測試項目。TSS 具有高達數十甚至數百安培的浪湧承受能力，
能快速將雷擊感應或開關切換所引起的強大浪湧能量導向接地，是應對此類高能量威脅的理想選擇。

環保與材料法規
RoHS ：這是歐盟的一項指令，限制在電子電氣設備中使用鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚等有害物質。
所有在歐盟市場銷售的 TVS 元件都必須符合 RoHS 標準。
REACH ：這是歐盟的另一項化學品管理法規，確保化學物質的高水平保護，並要求企業對其產品中使用的化學品負責。

ITU-T K 系列
TSS（閘流體浪湧抑制器）本身不會直接通過 ITU-T K 系列測試，因為這些標準是針對整個電信設備或系統的保護要求。
TSS 是幫助產品符合以下多個 ITU-T K 系列建議書的關鍵元件。
TSS 在 ITU-T K 系列中的應用
TSS 因其獨特的結合了快速反應和高能量吸收的優點，在符合下列 ITU 標準的產品設計中非常重要：
ITU-T K.20 (電信設備耐受性) 此標準涵蓋了針對電源和信號線的過電壓與過電流測試。TSS 能夠在瞬間將電壓箝位至安全水平，
並吸收強大的浪湧能量，是滿足 K.20 標準的理想選擇。
ITU-T K.21 (用戶端設備耐受性) 此標準對安裝於用戶家中或辦公室的設備（如路由器、數據機）有更嚴格的保護要求。TSS 的高可靠性和
精確箝位能力，確保這類設備在面對來自外部線路的雷擊或其他干擾時，依然能夠穩定運行。
ITU-T K.44 (雷擊浪湧防護) K.44 專門處理雷擊所引起的強大浪湧。TSS 能夠承受數十甚至數百安培的高浪湧電流，其性能遠超一般的 TVS
二極體，使其成為幫助產品通過 K.44 嚴苛測試的有效解決方案。

TSS_61089
本公司產品可通過並符合以下國際測試標準規範

效能標準 (IEC 61000-4 系列)
IEC 61000-4-2 (靜電放電, ESD) ： TSS 具有極快的響應時間，能在微秒甚至奈秒級別內啟動，
有效箝制靜電放電所引起的電壓尖峰，從而保護敏感電路。
IEC 61000-4-4 (電氣快速瞬變脈衝, EFT)： EFT 是頻率高且持續時間短的脈衝串。TSS 的快速響應特性使其能有效箝制這些脈衝，
防止其干擾電路正常運作。
IEC 61000-4-5 (雷擊浪湧, Surge)：這是 TSS 最主要且最擅長的測試項目。TSS 具有高達數十甚至數百安培的浪湧承受能力，
能快速將雷擊感應或開關切換所引起的強大浪湧能量導向接地，是應對此類高能量威脅的理想選擇。

環保與材料法規
RoHS：這是歐盟的一項指令，限制在電子電氣設備中使用鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚等有害物質。
所有在歐盟市場銷售的 TVS 元件都必須符合 RoHS 標準。
REACH ：這是歐盟的另一項化學品管理法規，確保化學物質的高水平保護，並要求企業對其產品中使用的化學品負責。

ITU-T K 系列
TSS（閘流體浪湧抑制器）本身不會直接通過 ITU-T K 系列測試，因為這些標準是針對整個電信設備或系統的保護要求。
TSS 是幫助產品符合以下多個 ITU-T K 系列建議書的關鍵元件。
TSS 在 ITU-T K 系列中的應用
TSS 因其獨特的結合了快速反應和高能量吸收的優點，在符合下列 ITU 標準的產品設計中非常重要：
ITU-T K.20 (電信設備耐受性) 此標準涵蓋了針對電源和信號線的過電壓與過電流測試。TSS 能夠在瞬間將電壓箝位至安全水平，
並吸收強大的浪湧能量，是滿足 K.20 標準的理想選擇。
ITU-T K.21 (用戶端設備耐受性) 此標準對安裝於用戶家中或辦公室的設備（如路由器、數據機）有更嚴格的保護要求。
TSS 的高可靠性和精確箝位能力，確保這類設備在面對來自外部線路的雷擊或其他干擾時，依然能夠穩定運行。
ITU-T K.44 (雷擊浪湧防護) K.44 專門處理雷擊所引起的強大浪湧。TSS 能夠承受數十甚至數百安培的高浪湧電流，
其性能遠超一般的TVS 二極體，使其成為幫助產品通過 K.44 嚴苛測試的有效解決方案。
