概述
本方案針對汽車電子產品的電磁相容測試制定，包含電磁干擾測試（EMI）、射頻耐受性
（包括磁場耐受性）測試、瞬態耐受性 （包括靜電放電耐受性） 測試等。此外還提供了
全套測試環境，包含有暗室、隔離室、功放室以及靜電放電和瞬態耐受性測試環境。
主要特徵
由漢瑞建立的隔離室有這樣的優點：
▌ 完成一個具有吸引力，令人滿意的工作環境，這一點在科學研究所，電子測試機構和其它
相似的機構尤其重要。
▌ 大量的標準隔離室的建設，能夠提供一個滿意的解決方案。
▌ 簡單快速的安裝，不需要內部的焊接。
▌ 獨立模組和元件的設計和施工確保了我們的產品一直有很高的質量。
▌ 我們對特殊的要求提供定製的解決方案。
▌ PAN型模組化屏蔽系統技術的概念最早出現在20世紀後期，多年的工程研究與實踐，其設計理念
結合了材料科學、電磁學以及現代製造技術，以滿足不同行業對高效、靈活且耐用的電磁屏蔽解決
方案的需求。
▌ 這些系統也使電磁隔離的使用者獲得很大的利益，模組系統是世界上最先進的系統。
▌ 不斷的提供使用自有隔離室和暗室的經驗交流。
▌ 所有建立的隔離產品均符合相關強制規範之要求，包含以下的標準或他們的國際副本。
比如CISPR標準; EN標準; VDE 標準; MIL-STD-285;標準等。
-
電波暗室與場地規劃
測試環境，包括用於汽車電子電磁相容測電波暗室、隔離室、功放室以及靜電放電測試環境、
瞬態耐受性測試環境等。
場地配置圖

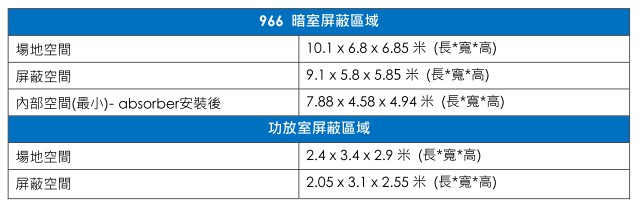

規格
外觀尺寸
▌ 電動門尺寸 ：1.5 x 2.05米
▌ 轉桌空間 : 保留2M轉桌空間，未來升級商用法規時使用
▌ 吸波材料 : 所有牆面、天花板全部鋪設鐵氧體和吸波材，地板為可移動式吸波材
濾波器 ：
• 1個單相 AC220V 50Hz，32A，
用於儀器
• 1個單相 AC220V 50Hz，10A，用於照明
• 1個直流 DC/ 0~50V 32A，用於被測物（EUT）供電
▌ CCTV和煙霧報警一套
▌ 天線塔一個，高度4米
傳導隔離室（CR）：
▌ 尺寸 ：5.3m x4.3m x3.0m(H)
▌ 手動門尺寸 : 1.2 x 2米
▌ 濾波器
• 1個單相 AC220V 50Hz，32A，
用於儀器
• 1個單相 AC220V 50Hz，10A，用於照明
• 1個直流 DC/0~50V 32A，用於被測物（EUT）供電
功放室(PA) ：
▌ 手動門尺寸 ：0.9 x 2.05米（手動）
▌ 濾波器 : 1個單相 AC220V 50Hz，32A 用於儀器和照明
場地特性 :
A. 標準隔離度 SE要求> 100dB
B. 標準場地衰減 NSA±3.5dB
C. 場地反射駐波比 VSWR_1~18GHz偏差量 <6dB
D. 場均勻度 FU_75%低於6dB誤差量
-
